SOFiSTiK Statika 2018 újdonságok
Megjelent a megszokott 2 éves fejlesztési ciklus eredményeként a 2018-as verziószámú SOFiSTiK Statika, mely 64-bites Windows 8.1 vagy 10 környezetben futtatható.
Az újdonságokat részletesebben bemutató angol nyelvű, vagy német nyelvű
dokumentum letölthető.
Újdonságok a 2016-os verzióhoz képest

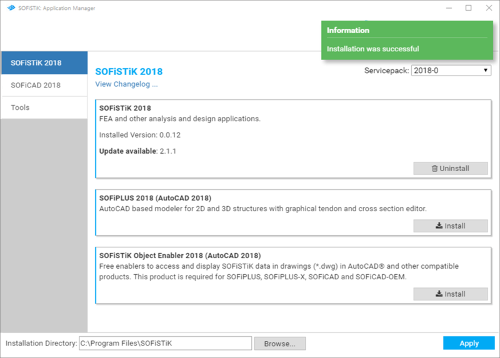

SOFiSTiK Application Manager
- Egy új általános eszköz a SOFiSTiK termékek telepítésére, frissítésére és eltávolítására.
- Automatikus javítócsomag telepítés a licenc alapján, korábbi javítócsomagok használatának lehetősége
SOFiSTiK Structural Desktop és általános statika
- Nagyobb szabadság a számítási eredmények szerkesztéséhez a DOCX kimenet.
- A SSD Task-ok vezérlőpanelei új megjelenítést és szövegezést kaptak.
- A standard keresztmetszetek párbeszédablakai új megjelenést kaptak, a paraméterek fejezetekre bontva tagolódnak, így áttekinthetőbbé vált a kereszmetszetek megadása és szerkesztése
- A teherkombinációknál a résztvevő csoportok, szerkezeti vonalak és felületek is beállíthatók
- Egy új Task készült a önálló teheresetek eredményeinek egyedi szorzókkal történő összegzéséhez
- Az Eurocode szerinti nem kívánt külpontosság szintek és irányok alapján definiálható.
- A szintmagasságok megadásával az eredő földrengéserők szintenként meghatározhatók.
- A feszített és lassú alakváltozással számított hídszerkezetek méretezésénél új, egymásra épülő műveleteket fejlesztettek ki
- Az oszlop méretezés teherkombinációjánál egy kiegészítő lassú alakváltozást okozó tartós teher készül
- Az oszlopméretezésnél egyéni teherkombinációk is adhatók az automatikusan készülők mellé
- Kihajlásvizsgálatkor a vizsgált elemhez közbenső támaszok és egy oldalsó megtámasztás definiálható
- Az új CSM Bridge Design Task család lehetővé teszi az Eurocode alapú grafikus hídtervezést
- A héjelemek opcionálisan "Rétegméretezés" szerint is méretezhetők. Ez az eljárás a ferde és/vagy háromrétegű vasalással rendelkező és/vagy feszített vasbeton szerekzeteknél ad pontos eredményeket
- A nemlineáris hőmérsékleteloszlás következében keletkező sajátfeszültségek is lekérhetők és az AQB méretezés során felhasználhatók

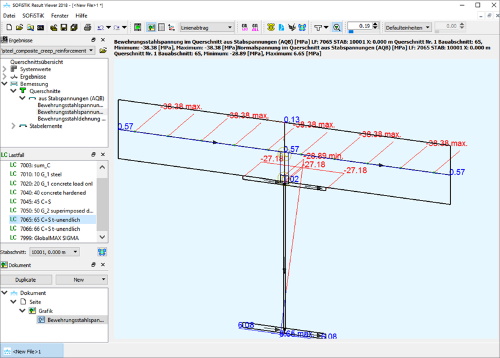

Result Viewer - új eredmények
- Hatékony keresztmetszeti értékek.
- A keresztmetszetek vasalási feszültései építési fázisonként is lekérdezhetők
- Az eredmények pár kattintással Excel-be exportálhatók
- Az új diagram segéd által a különböző eredmények könnyen kombinálhatók egy diagramba
- Az eredmények levezethetők egy hídtengely, vagy szerkezeti vonal mentén

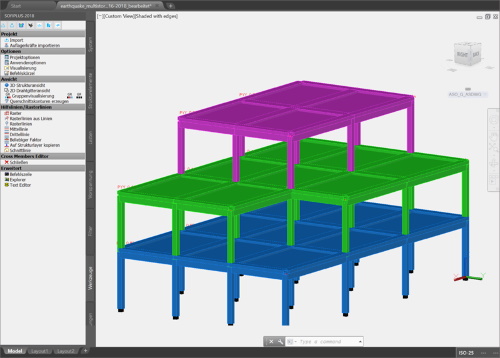

SOFiPLUS (-X)
- A modell áttekintését és a csoport hovatartozások ellenőrzését segíti, hogy a modell egyes csoportjai különböző színekkel jeleníthetők meg
- Vonalmenti vasalás a keresztmetszetben körök és ívek számára is
- Az acélprofil beillesztési pontja használható referenciapontként a változók számára
|
