Az Advance Steel a 2021-es verzióval a meglévő funkciók apró, de annál hasznosabb bővüléseit hozta magával, valamint tovább erősödött az adatkapcsolat a Revit és a Dynamo együttműködés terén.
Hosszabbítás tengely mentén
Az egyenes vagy íves rudak modellezésénél hasznos lehet a tengely menti meghosszabbítás, vagy rövidítés anélkül, hogy a rudat eltérítenénk eredeti irányától. A 2021-es Advance Steel jobb-gomb menüjével elérhető mozgáskorlátozás ezt teszi lehetővé.
Kötőelem váltás
Az új funkcióval a már elkészített kötőelemeket furatokra cserélhetjük (vagy fordítva). A kötőelem kijelölésével a jobb-gomb menüben találjuk meg az új opciót: átváltás furatra (change into holes).
Ugyanezt a funkciót használhatjuk akkor is, ha korábban furatokat készítettünk, de azokat kötőelemekre, csavarokra, vagy horgonyokra szeretnénk cserélni.
Új üzenetkezelés az egyedi keresztmetszeteknél
Új üzenetkezelést kapott az egyedi keresztmetszetek készítése. Miután meghatároztuk a saját keresztmetszetünk 2D kontúrjait, hozzáadhatjuk azokat az Advance Steel adatbázisához a szalagmenün lévő Generate All Sections ikonnal.
Az új paletta részleteket jelenít meg arról, hogy mely keresztmetszeteket létrehozása jár sikerrel és melyeké nem. Ezek az információk megkönnyítik a problémák felderítését és javítását.
Monowills paneles korlátrendszer
Egy új korláttípus használatára nyílik alkalmunk, a funkció lehetővé teszi, hogy a Webforge Monowills paneles kapaszkodó és korlátoszlop rendszereket a modellbe illesszük.
A tulajdonságok párbeszédpanelen számos paramétert beállíthatunk: maximális panelhossz, korlát és korlátoszlop típusa, különféle eltolások, stb.
Furatok mellőzése a konszignáláskor
Előfordulhat, hogy olyan alkatrészeket modellezünk, melyeket furataiktól függetlenül adunk meg, a méreteik pontos megadása a fő szempont (pl. sorozatfurattal ellátva rendelünk majd meg).
Ilyen esetben nem szeretnénk, hogy a furatok miatt eltérő tételszámot kapjanak az elemek, ezért az objektumok tulajdonságainál a furatok mellőzését kérhetjük a konszignálás során.
Dokumentált elemek és gyártmányok elkülönítése
A kereső eszközzel könnyen megtalálhatjuk azokat az alkatrészeket, vagy gyártmányokat, melyekről készült már terv. A keresési eredményt a 3D-s modellben más színnel (alapértelmezés szerint piros) jelölhetjük, vagy akár el is rejthetjük.

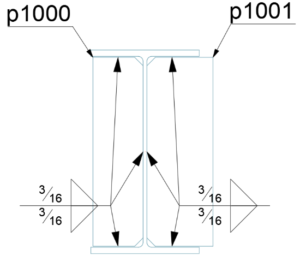

Többmutatós varratszimbólum
A 2021-es verzióban fejlesztésre került a varratszimbólumok mutatója. A jobb-gomb menü segítéségével az elhelyezett szimbólumhoz fűzhetünk újabb mutatóvonalakat, vagy távolíthatunk el meglévőket.
A Management Tools-ból elérhető új beállítással automatikusan összetett varratszimbólumok hozhatók létre. Az összetett szimbólum az egyazon elemhez tartozó azonos típusú varratait fogja össze.
