AutoCAD Raster Design eszközkészlet ismertető
Az AutoCAD Raster Design eszközkészlet CAD raszter-vektor konvertáló szoftver lehetővé teszi az építészek, mérnökök, épületgépészek,
villamosmérnökök és gyártástervezők számára, hogy megtakarítsák az újrarajzolási időt a meglévő szkennelt rajzok és tervek AutoCAD-alapú
szoftverekben való felhasználásakor.

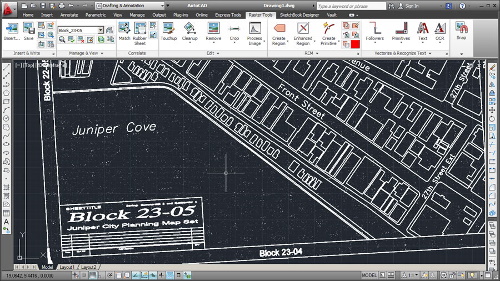

 Kép beágyazása
Beágyazhatjuk a bitonális képeket a rajzfájlba, így a DWG-fájlok külső képreferencia-fájlok használata nélkül is tartalmazhatnak képi és tervadatokat.
Egyszerűen és megbízhatóan, elektronikus úton oszthatjuk meg a képeket tartalmazó rajzokat az ügyfelekkel, partnerekkel és ügynökségekkel, miközben
kiküszöbölhetjük a képelérési úttal kapcsolatos problémákat a fogadó fél oldalán.
A foltmentesítés (Despeckle), torzítás (Bias) és tükrözés (Mirror) parancsok
A hatékony képtisztító eszközök segítségével fokozhatjuk a szkennelt képek használhatóságát és olvashatóságát. A foltmentesítés parancs eltávolítja a
nem tökéletes rajzok vagy nyomatok szkenneléséből eredő kóbor képpontokat. A torzítás parancs helyrehozza egy kép arányainak torzulásait. A tükrözés a
vízszintes vagy függőleges tengely mentén tükrözi a képet, így kijavíthatók a szkennelt rajzok képfordítási problémái.
Képek minőségének javítása
Több információ nyerhető ki a meglévő képekből a megjelenésük javításával és beállításával. A hisztogram parancs a képek kiegyensúlyozására, a fényerő
és kontraszt beállítására, szürkeárnyalatos vagy színes képek bináris képekké alakítására, illetve színes képek szürkeárnyalatossá alakítására
használható. Az elmosás funkció simító szűrők segítségével csökkenti a kontraszt keménységét és a színzajt. Az élesítő szűrők fokozzák az enyhe
árnyékolási különbségeket, miközben az invertálás a bináris, színes és szürkeárnyalatos képek világos és sötét árnyalatait az ellentettjükkel cseréli
fel.
Helmert-transzformáció
A drága, ortografikusan javított ábrázolások helyett a készen elérhető légifelvételek és szkennelt térképek is felhasználatók. A képek olyan módon
transzformálhatók vagy nyújthatók, hogy a megadott kontrollpontok a képen a lehető leginkább illeszkedjenek a rajz megfelelő pontjaihoz. Egy háló
pontjainak kijelölésével automatizálhatjuk az illesztőpontok kiválasztását. Az AutoCAD Raster Design eszközkészlet háromszögelési algoritmusa jobban összeegyeztethető
a globális helymeghatározó rendszerrel (GPS) és a felmért kontrollpontokkal.

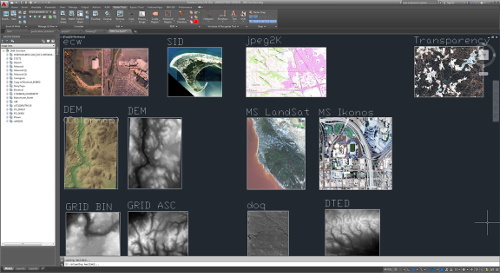

Képek mentése különböző fájlformátumok alapján
A képformátumok szabványosítása a szervezeten belül egyszerűbbé teszi az adatmegosztást és a felhasználást az egyéb alkalmazásokban. Bármilyen
képformátumot beolvashatunk és elmenthetünk a cég által használt szabványos képformátumba. Ha például a képeket JPEG 2000 formátumban tároljuk, csökken
a fájlok mérete, miközben nem sérül a kép minősége.

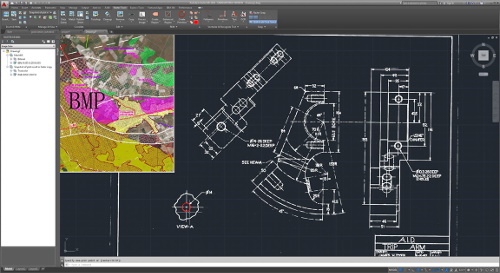

Szokványos AutoCAD parancsok használata
Időt takaríthatunk meg, ha újrarajzolás helyett egyszerűen újra felhasználjuk a meglévő adatokat. A program zökkenőmentesen működik együtt az
AutoCAD szoftverrel és az AutoCAD-alapú alkalmazásokkal. A kétszínű, színes és szürkeárnyalatos képek raszteres elemei is
szerkeszthetők. A raszteres körök sugara átállítható, a műszaki rajzokból pedig méretvonalakat lehet törölni, vagy a raszterelem-manipuláció
(REM) segítségével elektromos szimbólumok másolhatók egyik képről a másikra.
A REM parancsok a raszteres rajzelemeket REM objektumként definiálják. Az AutoCAD parancsok segítségével ezek az objektumok mozgathatók,
léptékezhetők, másolhatók, forgathatók és más műveletek is végezhetők velük. A módosított raszteradatok beépíthetők meglévő
képekbe, vagy segítségükkel új képek hozhatók létre.
Optikai karakterfelismerés (OCR)
A szöveget tartalmazó rajzok konvertálásakor csökkenthető a kézi adatbevitelre fordított idő és növelhető a pontosság. A raszterképeken található
kézzel és géppel írott szövegek és táblázatok felismertethetők, és AutoCAD szöveggé vagy bekezdéses szöveggé (bszöveg) alakíthatók. A szótáras
összehasonlításnak köszönhetően az interaktív ellenőrzés során kijavíthatók a hibák.
| Raszterfunkciók |
AutoCAD és
Architecture eszközkészlet |
Civil 3D és
Map 3D eszközkészlet |
Raster Design |
Képtípus* |
| Rajztisztító eszközök |
| Foltmentesítés |
- |
- |
 |
Kéttónusú |
| Kiegyenesítés |
- |
- |
|
Összes |
| Torzítás cseréje |
- |
- |
|
Összes |
| Invertálás |
- |
- |
|
Összes |
| Retusálás (Touch Up) (képpontszintű szerkesztés) |
- |
- |
|
Kéttónusú |
Raszter-vektor konvertálás |
| Primitívek és szöveg vektorizálása |
- |
- |
|
Kéttónusú |
| Raszterelemek módosítása |
- |
- |
|
Kéttónusú |
| Optikai karakterfelismerés |
- |
- |
|
Kéttónusú |
| REM régió műveletek |
- |
- |
|
Összes |
Kép beillesztése és módosítása |
| Korreláció |
|
|
|
Összes |
| Méretezés, forgatás |
|
|
|
Összes |
| Maszk |
|
|
|
Összes |
| Tükrözés |
|
|
|
Összes |
| Képek vágása |
|
|
|
Összes |
| Affin transzformáció beillesztéskor |
|
|
|
Összes |
| Színtérkép szerkesztése (adatértelmezés, értékek és színek kiosztásának megváltoztatása, vagy szín paletták létrehozása és mentése) |
- |
|
|
Digitális domborzatmodellek |
| Színtérkép szerkesztése (sávok hozzárendelése) |
- |
- |
|
Többspektrumú |
| Színskálák alkalmazása |
- |
|
- |
Digitális domborzatmodellek |
| Képek egyesítése |
- |
- |
|
Összes |
| Vektor beolvasztása képbe |
- |
- |
|
Összes |
| Körülvágás |
- |
- |
|
Összes |
| Eltávolítás |
- |
- |
|
Összes |
| Exportálás vagy mentés más formátumba |
- |
- |
|
Összes |
| Korreláció exportálása World fájlba |
- |
- |
|
Összes |
| Valódi koordináta-transzformáció beillesztéskor |
- |
- |
|
Összes |
| Helmert-transzformáció |
- |
- |
|
Összes |
| Képfelvétel (pillanatfelvétel) |
- |
- |
|
Összes |
| Raszteradat-lekérdezés |
- |
- |
|
Összes |
Képek javítása |
| Fényerősség, kontraszt és elhalványulás beállítása |
|
|
|
Összes |
| Átlátszóság ki- és bekapcsolása |
|
|
|
Kéttónusú, szürkeskálás, indexelt színű, True Color |
| Színek cseréje |
- |
|
|
Kéttónusú |
| Szűrő (smooth, thicken, thin, skeletonize) |
- |
- |
|
Kéttónusú |
| Fényerősség és kontraszt szerkesztése a hisztogram funkcióval |
- |
- |
|
Szürkeskálás, indexelt színű, True Color |
| Nemlineáris kontraszt beállítása |
- |
- |
|
Szürkeskálás, indexelt színű, True Color |
| Kiegyensúlyozás, Küszöb, Elmosás |
- |
- |
|
Szürkeskálás, indexelt színű |
| Konvertálás szürkeárnyalatossá |
- |
- |
|
Szürkeskálás, indexelt színű, True Color |
| Színek kombinálása és cseréje |
- |
- |
|
Szürkeskálás, indexelt színű |
| Átlátszóság hozzárendelése egy adott színhez |
- |
- |
|
Szürkeskálás, indexelt színű,
True Color |
| Paletták exportálása és importálása |
- |
- |
|
Szürkeskálás, indexelt színű |
| Színmélység megváltoztatása |
- |
- |
|
Kéttónusú, szürkeskálás, indexelt színű, True Color |
| * |
A képtípusok lehetnek kéttónusúak (1-bites), szürkeskálásak (4- vagy 8-bites), indexelt színűek (8-bites), True Color
színmélységűek (24- vagy 32-bites), digitális domborzatmodellek (lebegőpontos), egysávos egészek (16- vagy 32-bites),
és többspektrumúak (több 8- vagy 16-bites sáv).
|
|
