Inventor 2021 újdonságai

Az Inventor 2020. március 29-én megjelent legújabb, 2021-es verziója megnövelt teljesítménnyel, felhasználóbarátabb környezettel járul hozzá a tervezők munkájához. Az Autodesk Inventor 2021 több kisebb módosítást és fejlesztést tartalmaz az egységes megjelenés és kényelmes fehasználás érdekében, de néhány nagyobb szabású átalakítás is történt.

Felhasználói felület

Egy új, sötét témát találhatunk a vizuális beállításokban.

inventor 2021

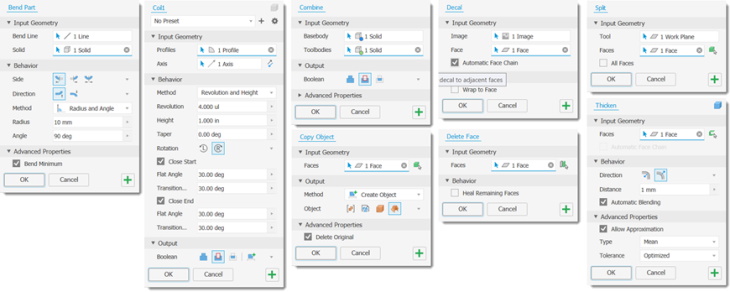

Az Inventor 2021-es verziójában újabb parancsok párbeszédpaneleit frissítette az Autodesk fejlesztő csapata. A standardizálásban most érintett parancsok a Menet (Coil), Egyesítés (Combine), Elem másolása (Copy Object), Vázszerkezet generátor (Frame Generator), Törlés (Delete Face), Szeletelés (Split), Hajlítás (Bend Part), a Héj (Thicken) és a Matrica (Decal).

inventor 2021

Alkatrészeket érintő fejlesztések

Bővített információkat jeleníthetünk meg a fastruktúrában a kiadott parancsokról. A bővített nevek a beállításokban való engedélyezés után fognak megjelenni.

inventor 2021

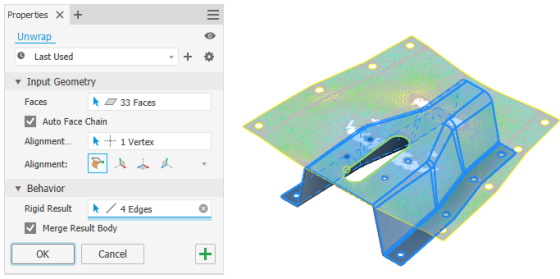

Bővült a kiterítés parancs funkcionalitása. Mostantól az alkatrész több részletét is ki tudjuk jelölni rögzítettként. Ezután kell meghatározni a síkot, amibe ki szeretnénk teríteni a formát. Ez lehet az alkatrész valamilyen síkja, vagy XY, XZ és YZ síkok.

inventor 2021

A lemezalkatrész tervezést érintő legújabb fejlesztéssel a lehajlást vagy szögérték vagy referenciasík megmutatásával állíthatjuk be. Itt az alkatrész egy sík felülete, munkasíkja, vagy egy kiindulási sík adható meg referenciának.

Vázszerkezet generátor

Változtatások történtek a vázszerkezet generátor működésében. A 2021-es új, felhasználóbarátabb párbeszédpanelen három új megjelenítési beállítást és egy új szűrőt kaptunk, ami a profilok könnyű kiválasztását szolgálja. Módosult a profil előnézet. Az új verziótól kezdve a kijelölt éleken és egyeneseken csak a kiválasztott profil fog megjelenni.

inventor 2021

Alapértelmezett elnevezések

Az Inventor automatikusan elnevezi a váz és csővezeték tervező modul által generált, vagy tükrözéssel, másolással létrehozott alkatrészeket. Az igényeknek megfelelően attribútumok hozzárendelésével testreszabhatjuk az automatikusan adott neveket.

Tervlapokat érintő fejlesztések az Inventor 2021-ben

A 2021-as verzióban lehetőségünk nyílik rajzlap sablonok készítésére. Itt egy, már elkészített idw-t tudunk sablonként menteni. Ebben az esetben, ha ezt a sablont használjuk egy új alkatrésszel, akkor a tervlapon automatikusan meg fognak jelenni az előre beállított nézetek, feliratok, táblázatok.

inventor 2021

A rajznézet párbeszédpanel lehetővé teszi árnyékolt 3D nézetek létrehozását. Emellett frissültek a vonalstílus beállítások, ahol az árnyékolás stílusának beállítására van lehetőség. Méret megadásnál új, elforgatott méretvonalakat is használhatunk. A méretvonalat hozzáigazíthatjuk az alkatrész egy meglévő éléhez, vagy felületéhez. A tervlapok készítésekor a méretezés mellett már a mérés parancs is elérhető.

Kompatibilitás

Az Inventor 2021-be linkelt 3D Revit fájlok nem vesztik el a kapcsolatukat a forrás modellel. Az Inventor fastruktúrájában pedig a Revit elemek is nyomonkövethetőek. Az RVT fájlból származó adatok hivatkozhatóvá válnak. Ha ezek az adatok módosulnak az épülettervező szoftver által, akkor erről az Inventor 2021 értesítést kap. További kompatibilitási javításokat tapasztalhatunk a Solid Edge, Fusion, AutoCAD és .step fájlok esetében.

Mentési beállítások

Beállítható, hogy automatikus mentésnél mely változások, módosítások kerüljenek mentésre. Így nem kerülnek mentésre azok az elemek, amiket a program minden megnyitáskor, vagy módosításkor automatikusan újraszámol.

Az Inventor 2021.1 frissítés újdonságai

3D PDF export

3D PDF-ek létrehozásakor lehetőség van tervezési nézetek exportálására. Ekkor a PDF-ben láthatóak lesznek a 3D alaksajátosságok, valamint megjelennek a modell adott nézetében felvett méret és mutató vonalak, valamint a megjegyzések. Ezek megjelenítését kiválaszthatjuk a 3D PDF közzététele párbeszédpanelen a beépítendő modelltulajdonságok listájában.
Megjegyzés: A hegesztési varratok megjegyzéseit ez a frissítés még nem támogatja, hegesztés előkészítése és a megmunkálás funkciók támogatottak.

inventor 2021

Csövek és vezetékek

A vezetékek útvonalának változásával a beillesztett csövek elemei is automatikusan frissülnek. Ez a frissítés eltolható, vagy ki is kapcsolható, ezáltal lehetőség adódik összehasonlítani a régi és új útvonalakat. A még nem frissített vezetékeket a modell böngészőben villámjel segítségével emeli ki a program.

inventor 2021

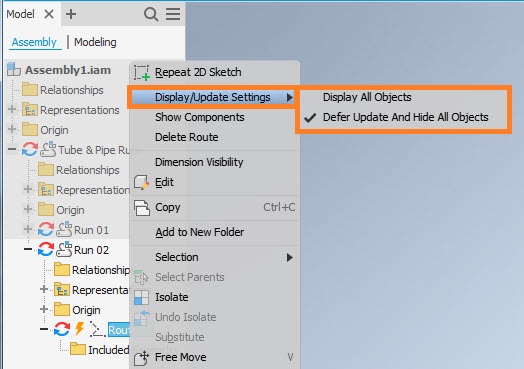

Az útvonalak jobbgomb-menüjéből, valamint a szalagmenüről is elérhető két új funkció, az "Összes objektum megjelenítése" és a "Frissítés elhalasztása és minden objektum elrejtése" parancs.

Tervlapokat érintő fejlesztések

A "Tulajdonság mezők szerkesztése" párbeszédpanel "Tulajdonság és Érték" mezői automatikusan kibővülnek a bennük található leghosszabb szöveges karakterlánc szerint.

inventor 2021

A "Nézet törlése" párbeszédpanel alapértelmezés szerint megjeleníti a függő nézeteket, így lehetőség van egyszerűen kijelölni a szükséges, vagy törölhető nézeteket, vagy metszeteket.

A "Modell referencia" párbeszédablak a jobb áttekinthetőség érdekében átméretezhetővé vált, így a benne szereplő adatok megjelenítésére nem csak a csúszkával van lehetőség.

Dupla kattintással megnyithatjuk a méretek tulajdonságait azok vonalaira kattintva is.

A rajzban elhelyezett menet megnevezések dupla kattintással megnyithatóak a szövegszerkesztővel.
Megjegyzés: a funkció működéséhez el kell mentenünk a dokumentumot.

Az összeállításokhoz hasonlóan az átlátszóságot jelző ikonok a rajzkörnyezet böngészőjében is elérhetők.

inventor 2021

A modelláttekintőből dupla kattintással a tervlapkészítés környezetben is megnyithatók az adott tervlapon szereplő alkatrészek, vagy összeállítások.

Kompatibilitás

A 3D nézet kiválasztásával most megadhatja, hogy mely Revit kategóriákat vegye fel vagy zárja ki az Inventor importált modellből. Abban az esetben, ha tartalmaz linkelt RVT fájlokat a Revit modell, akkor az import során egy speciális kategória is hozzáadásra kerül a listához "Revit linkek" néven. Ez lehetővé teszi az importálás során az összes kapcsolt fájl felvételét, vagy azok kizárását.

inventor 2021

Támogatottság bővítései

A támogatott CAD programok listája a következő szoftverek legújabb verzióival frissült:

  • - Alias 2020
  • - Catia V5-6R2020
  • - NX-1899 Series
  • - Solid Edge FrameDesign
  • Újdonságok mutatása

    Az Inventor fejlesztői csapata jelzésekkel látta el az olyan parancsokat és folyamatokat, amelyeket a legújabb frissítések érintenek. Ezek segítenek az új, vagy frissített parancsok és funkciók azonosításában. Megszabható ezek láthatósága, illetve beállítható, hogy az első használat után ezek eltűnjenek.

    Felületek közötti kihúzás

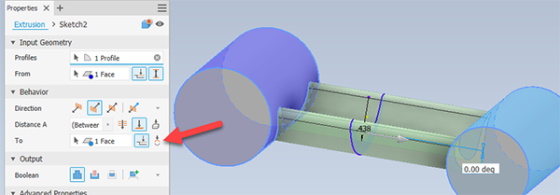

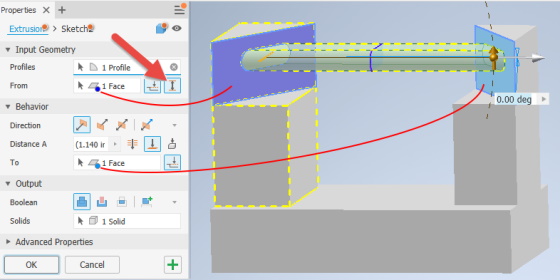

    A "Kihúzás" parancs kiegészül a "Között" funkcióval, így gyorsítva a tervezési mukát. Ezen felül azon parancsok esetében, melyek használatához egynél több külön vázlatot, vagy felületet kell kijelölni, az egyes kijelölések különböző színezést kapnak, ezzel megkönnyítve a geometriák kiválasztását.

    inventor 2021

    Ha több megoldás lehetséges, kapcsolja be az "Alternatív megoldás" opciót a lehetőségek áttekintéséhez.

    inventor 2021

    Egyéb frissítések

    A vázszerkezet generátor használatakor a szelvények beillesztésénél a tengelytől való eltolás értéke a tervezői környezetben is megadható.

    A fastruktúrában több komponens kijelölésénél, azok jobbgomb-menüjéből kiválasztható a megnyitás funkció.

    inventor 2021

    A jobb átláthatóság érdekében a párbeszédablakok aktív beviteli mezői és értesítései erősebb kiemelést kaptak.

    Az értékszerkesztő mezők kitöltés során kibővülnek, hogy megjelenjen a teljes bevitt érték.

    A kiadódó méterek a jobb megkülönböztethetőség érdekében a párbeszédablakokban szürkével jelennek meg.

    inventor 2021

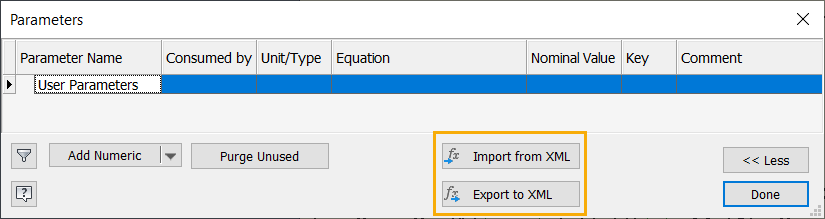

    Paraméterek párbeszédpanelen is elérhetők az "Importálás XML-ből" és az "Exportálás XML-be" parancsok.

    inventor 2021

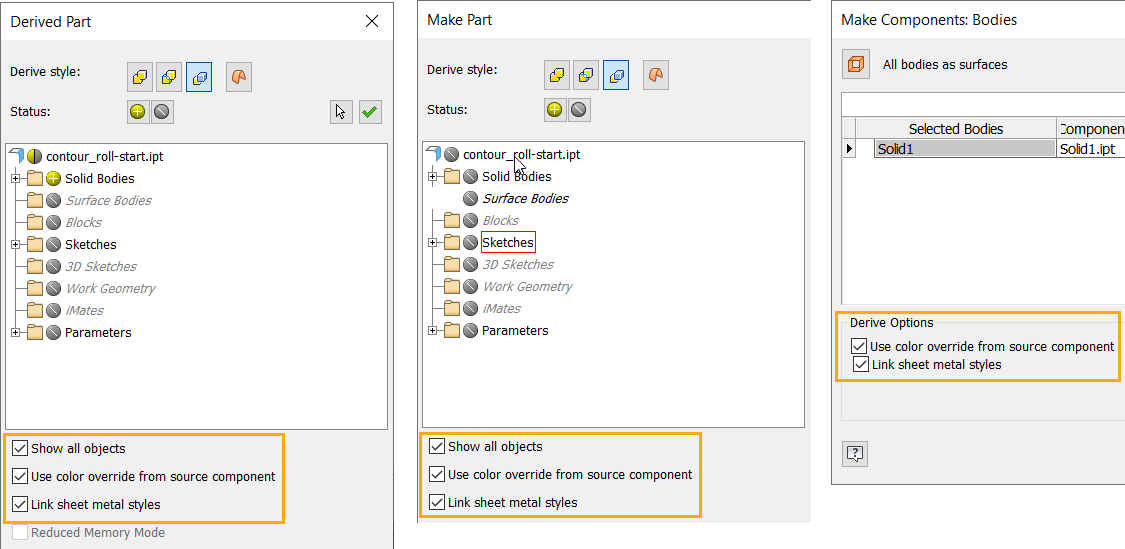

    Származtatott alkatrészek, vagy összeállítások esetében bizonyos tulajdonságok is származtatottá válnak, melyek a kikapcsolásukig aktívak fognak maradni.

      Alkatrészek esetében:


    • - fémlemez stílusok linkelése
    • - az összes objektum megjelenítése
    • - használja a forrás színfelülírásait
    • - csökkentett memória mód alkalmazása

      Összeállítások esetében:


    • - fémlemez stílusok linkelése
    • - használja a forrás színfelülírásait
    • - csökkentett memória mód alkalmazása
    • - új, független testek létrehozása

    inventor 2021

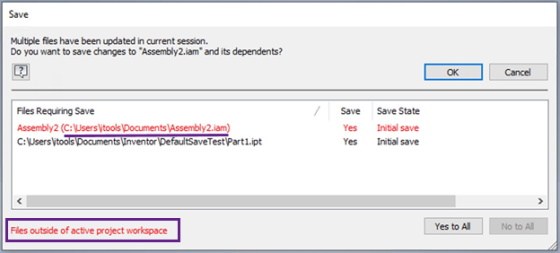

    Fejlődött a "Mentés" párbeszédpanel. A menteni kívánt, de az aktív projektben nem szereplő fájlok a könnyebb beazonosítás érdekében piros színnel jelennek meg. Továbbá szintén ezeknél az alkatrészeknél a mentés helye zárójelben, utótagként fog megjelenni.

    inventor 2021
