Autodesk Revit 2027 újdonságai

A Revit 2027 legfőbb újításai a szerkezettervezők számára jelentek elsősorban előnyöket, de emellett a felhasználói felületben, az elemzés, valamint dokumentálás terén is találunk néhány újdonságot.

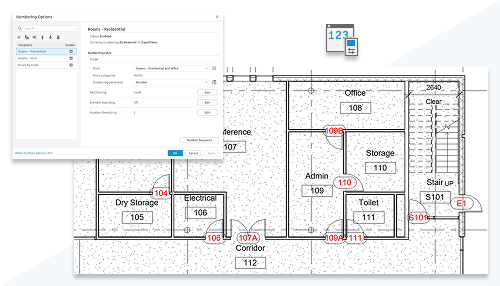

Konszignálás

Hosszú idő óta várt funkció a jelent meg, mellyel automatizálhatjuk az elemszámozás szabályalapú sablonokkal és szűrőkkel. Létrehozhatunk különböző sablonokat, amelyek mindegyike testreszabható szűrőkkel rendelkezik. A szűrők (amit eddig a nézeteknél is használtunk) szabályozzák a hatókört. A sablonok eltávolításakor vagy letiltásakor a hozzárendelt szám szerkeszthető szövegként marad meg. Amíg a sablon aktív, addig a Mark értéke vagy nem átírható, vagy kihatással van a többi azonos számmal rendelkező elemre. A számozás vonatkozhat a teljes modellre vagy egy adott partícióra (szint, helyiség, stb.), melyeknél a számozás újraindul.

Vasalásszerkesztés

A menüszalagon található Concret fül központosítja a vasalás eszközeit a monolit és előregyártott vasbeton elemek vonatkozásában. A vasalás eszközeit ide helyezték át a Structure fülről.

A vasbetétek kiosztásánál szintaktikát is megadhatunk az egyenletes mellett, például 3x200;2x150;?x300. Hátránya, hogy pontos értékeket kell megadnunk és nem kombinálhatjuk a maximum spacing lehetőséggel.
A vasbetéteknél új lekérdezhető tulajdonság jelent meg, a folyómétertömeg.

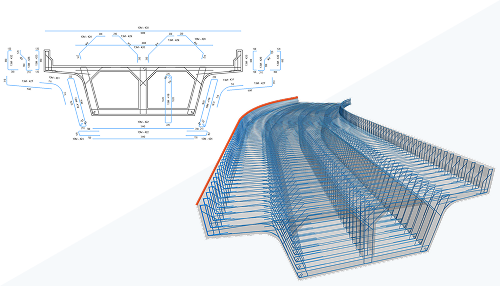

A hosszvasak létrehozása közvetlenül keresztirányú vasbetétekből is elkészíthetők. A hosszvasak automatikusan kengyeleket, spirálokat vagy több szakaszból álló formákat követnek, és automatikusan frissülnek a keresztirányú geometria változásával.
Új módszer szabadformájú vasbetétek készítéséhez: egy 2D-s skicc végigvezethető egy testél mentén. A felület alapján végzett ugyanilyen módszerű készítéshez képest előnye, hogy tetszőleges alak lehet.

Falak a falakon: falakon elhelyezett falakat hozhatunk létre az összehangolt viselkedés érdekében, mert a befogadott falak követik a befogadó fal geometriáját.

Statikai váz, terhek, megtámasztások

Az analitikus panelek mostantól burkolatként is kijelölhetők, lehetővé téve számukra az oldalirányú terhelések, például a szélteher felvételét és átadását.
Az analitikus (födém)panelek mostantól automatikusan igazíthatók a tartóelemeikhez.
Analitikai panel felosztható vonal, szint, rasztertengely, analitikai elem, az analitikai panel széle vagy egy fizikai elem, például padló vagy fal széle mentén.

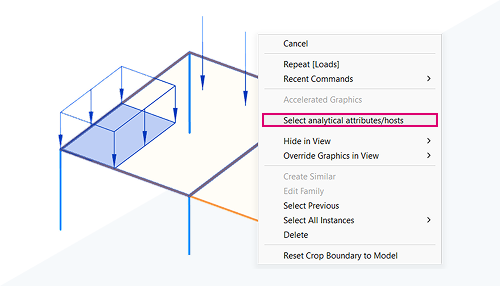

Gyorsan azonosíthatjuk és kiválaszthatjuk az analitikai elemek és a hozzájuk rendelt terhelések vagy megtámasztások közötti kapcsolatokat.
Egyéni projekt- és megosztott paraméterek adhatók a megtámasztási feltételekhez.
A megtámasztások bárhol elhelyezhetők a befogadó analitikai elemen, az elhelyezést ideiglenes tárgyraszteri pontok és méretek is segítik.

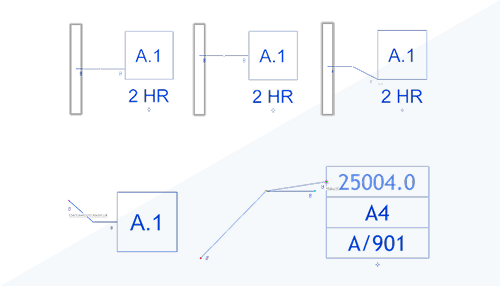

Címkék

Jobban szabályozhatjuk a címkék mutatóit. A mutató kezdő- és végpontja is szabadon beállítható, és manuálisan is elhelyezhető. A rögzített és szabasd végpontot egy gémkapocs jelzi. A címkecsaládokban az alkotóelemek rendelkeznek egy "Kizárás a mutató körvonalából" paraméterrel, mely szabályozza, hogy a címke mutatói hová kerüljenek automatikusan.

Egyéb újdonságok

A korábban az Opciók sávon található vezérlők átkerültek a Tulajdonságok palettára és a menüszalagra, az Opciók sáv megszűnt.
A Collaborative Insight lehetővé teszi a csapatok számára, hogy megosszák a felhőalapú, megosztott Revit-modellekhez kapcsolódó fenntarthatósági elemzési eredményeket.
Megjelentek a karbon paraméterek a Revit anyagokban.
Összehasonlítható az egyes verziójú koordinációs modellek elemeinek tulajdonságértéke egy paletta segítségével.
Integrált problémakezelés, amely egységes munkafolyamatot tesz lehetővé a problémák létrehozásához, megtekintéséhez és kezeléséhez közvetlenül a Revitben.
A gyorsított grafika a Tech Preview állapotból teljes mértékben támogatott funkcióvá válik.
A fűtési és hűtési terhelések elemzésének felhasználói felülete továbbfejlesztésre került.
Az MEP gyártási alkatrészek szerkesztése és dokumentációja továbbfejlesztésre került.
A lépcsőfokok számozása továbbfejlesztésre került, állítható lett a számok háttere, betűtípusa, mérete és szélességi szorzója.
Szabályozhatjuk, hogy a csatolt modellek a gazdamodell vagy a csatolt modell vonalvastagság-táblázatát használják-e.
Az IFC export beállítása párbeszédpanel egy új felülettel bővült, amellyel exportálás közben paramétereket lehet leképezni az IFC tulajdonságkészletekhez.
