SOFiSTiK Reinforcement ismertető

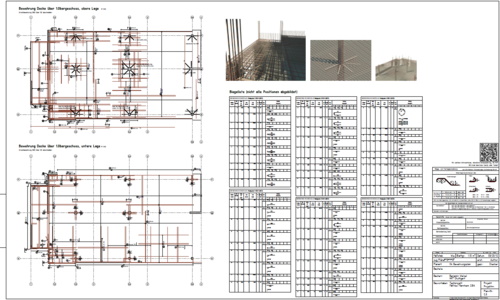

A SOFiSTiK Reinforcement segíti a vasalással ellátott 3D Revit modellek 2D vasalási terveinek előállítását.

A termék a szoftver mellett magában foglal számos, a helyi és irodai igényekhez alakítható, testreszabható családot is, melyek alapján feliratozás és vastáblázat készíthető. Előnye (mely egyben néha a hátránya is), hogy csak Revit objektumokkal dolgozik, így egy "külsős" Revit is ugyanazt látja a modellben, mint az, aki a vasalást vagy a tervet készítette.

A szoftver használatának lépései

1. A 3D modellben a Revit parancsokkal helyezhető el a vasalás, azaz a vasalás modellezése továbbra is a Revit funkciókkal történik. A SOFiSTiK Reinforcement eszközök segítségével azonban a vasaláskészítés és módosítás is egyszerűbbé válik, ráadásul az Európában ismert hajlítási alakok is rendelkezésre állnak számos más családdal (pl. címke) együtt.

2. Konszignálás után az egyes nézetekben elkészíthetők a hajlítási formák kivonatai (vas alakok), a vasalási létrák és a mutatók feliratokkal és ábrákkal.

3. Vasbetét- és hálólista generálható különböző szabványoknak és nyelveknek megfelelően DOCX és PDF formátumban előre beállított, vagy tetszőlegesen testreszabható sablonok alapján.

Vasalásszerkesztés jellemzői

  • Három munkamódszer támogatása, azaz projekt, műtárgy vagy tervlap alapú konszignálás: a konszignálás során a teljes modellben, műtárgyanként vagy tervlaponként külön történik az azonos vasak felismerése
  • Vasbetétek darabolása szállítási és toldási hosszak, vagy tetszőleges felosztási vonalak alapján
  • Konszignálás kiegészítő kerekítési beállítások, vagy kritériumok (folyóméter, nem íves, kötőelem, stb.) alkalmazásával
  • SOFiSTiK többszöröző használata a vasbetétekhez és a hálókhoz
  • Egyszerű elemek (pillér, gerenda, fal és lemezszegély) vasalásának beépített, vagy egyedi sablonok alapján történő automatikus előállítása
  • Vasbetétek kivonatának elkészítése, és ábrázolása a tervlapokon
  • Vasalási rétegek, helyzetek hozzárendelése a vasakhoz (alsó, felső vasalás definiálása födémekben, falakban, alaplemezekben)
  • Tallózás a vasbetét- és hálópozíciók között
  • Az elhelyezett vasalás tulajdonságának és geometriájának fagyasztása és feloldása
  • Testreszabható vasbetét, háló és hajlítási táblázat, skicc készítése PDF és DOC fájlba

Az alkalmazás kizárólag azt a munkamódszert támogatja, amikor az épületmodell, a vasalási modell és a tervek egyazon Revit fájlban készülnek.
A SOFiSTiK által készített családok (vasalak, felirat, stb.) természetüknél fogva egy másik Revitben szabadon, SOFiSTiK licenc nélkül használhatók.

SOFiSTiK Reinforcement



SOFiSTiK Reinforcement rendszerkövetelmények

A rendszerkövetelmények megegyeznek a futtatáshoz használt Revit rendszerkövetelményeivel.
Az aktuális Revit változat rendszerkövetelményei »
A program a Revit kiegészítéseként önállóan használható, nem szükségeltetik hozzá egyéb SOFiSTiK termék.

Reviten felüli hardverigény

1 GB szabad hely a merevlemez C: meghajtóján

A szoftver Revit LT környezetben nem futtatható.
