SOFiSTiK Statika 2024 újdonságok
A SOFiSTiK ezen verziója először 1 éves fejlesztés eredményeként készült el, így év közben és végeredményként is lényegesen kevesebb újdonsággal találkozhat(t)unk.
SOFiPLUS (-X) – AutoCAD környezet
A SOFiPLUS 2024 AutoCAD 2024 környezetben futtatható, vagy OEM változata a SOFiPLUS-X-OEM 2024 egy AutoCAD 2024 munkafelületet biztosít.
A SOFiPLUS / SOFiPLUS-X 2024 képes megnyitni a 2018-os verzió DWG fájljait. A 2024-es verzióba való mentés után a DWG fájlok azonban már nem nyithatók meg újra a régebbi verziókban. A SOFiPLUS / SOFiPLUS-X 2024 csak a 2024-es verzióból képes projekteket
importálni.
 Pontkényszerek

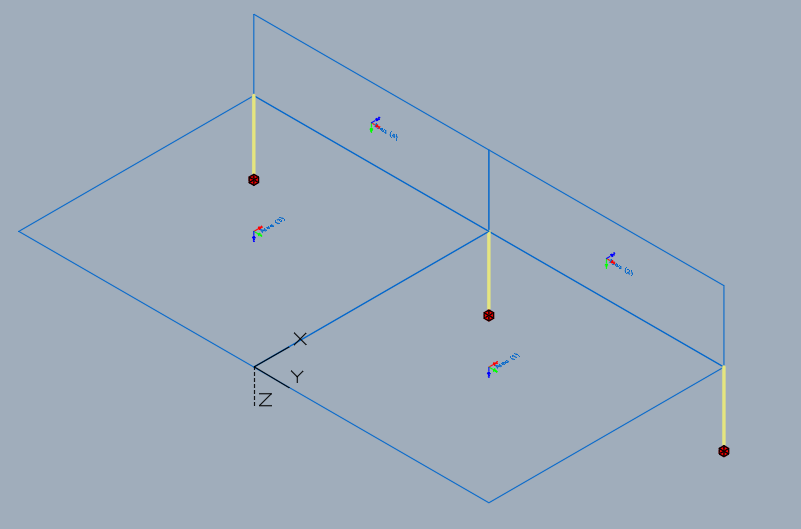

Egy objektum sarok- vagy végpontja egy másik objektum objektum sarok- vagy végpontjához kényszerezhető. Ha a referenciapont (amihez rögzítjük) elmozdul, akkor a vele függőségben lévő pont és vele együtt az elem is elmozdul.
A függőség egyirányú. A függő objektum elmozgatásával a referenciapont nem mozdul el, sőt a függő objektum szabadon nem változtatható, csak a referenciapont által.

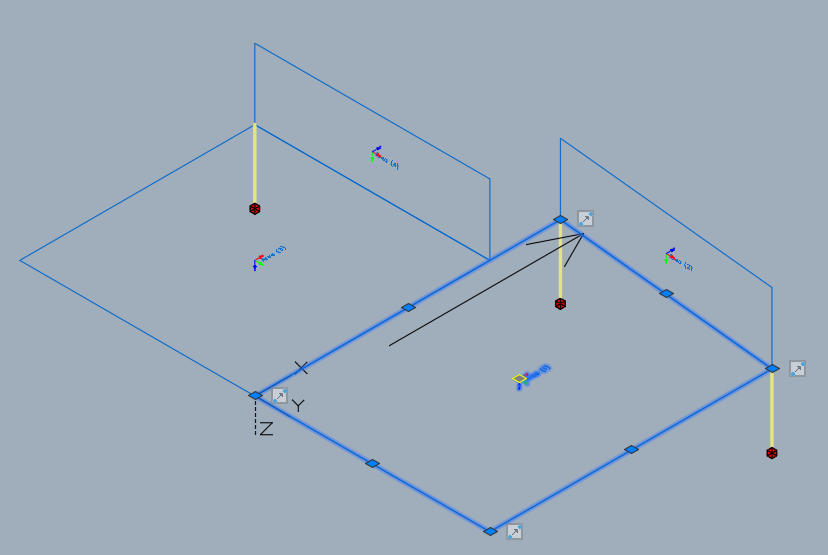

Az objektumok közötti hivatkozások megjelenítéséhez és szerkesztéséhez az Edit Parametrics, a hivatkozások elrejtéséhez a Stop Parametrics parancsot használhatjuk.
Torony munkamenet
A többszintes épületek számításához egy új munkafolyamat került bevezetésre. Eddig a Storey segítségével szinteket (vízszintes magassági síkokat) definiálhattunk, mely síkokon szereplő elemek összmerevségei és tömegközéppontjai voltak lekérhetők.
A Tower munkafolyamat tornyok definiálását teszi lehetővé, ami az egyes szintek csoportba foglalását jelenti. Kiválaszthatjuk, hogy egy-egy torony tartományhoz mely szintek tartozzanak. Ezen felül a torony kiterjedése választja ki az egyes szinteken található elemeket.
Az új parancs a balmenüben, a Structural Element fülön található.
Importálás
Hosszú évek óta várt funkció, hogy a rajzba történő importálás része legyen az anyagok és a keresztmetszetek beolvasása is.
Csoport szerinti szűrés
Ha nem szükséges minden elemet figyelembe venni a feszítéshez vagy a méretezési elem meghatározásához, akkor a kiválasztás csoportonként korlátozható.
Alapértelmezés szerint az összes, rajzban található csoportot figyelembe veszi a program. Szükség esetén azonban az egyes csoportok kijelölése törölhető.
Szerkezeti felületek
A szerkezeti elemek vonalai között létrehozandó kapcsolathoz immáron nem kell külön szerkezeti vonalat készíteni, majd azokat összekötni, hanem elegendő a kapcsolatban résztvevő élek kijelölése (a szerkezeti vonalak ezután automatikusan létrejönnek).
A csuklóval rendelkező éleket egy új szimbólum jelzi.
Analytical Model Generator és Analysis + Design – Revit környezet
Az Analytical Model Generator 2024 és az Analysis + Design 2024 kizárólag Revit 2024 környezetben futtatható.
Betekintés a csoportokba
A csoportokba foglalt fizikai elemeket is figyelembe veszi a program a statikai elemek automatikus létrehozásakor.
Torony munkamenet
Megjelent itt is a Tower munkafolyamat. A létrehozott Generic model a vele metszésbe kerülő Revit szintekkel hozza létre a Storey-kat, melyekről a fent említett eredmények lekérhetők.
Automatikus elnevezések
A Revit elemek automatikusan, szabályok felhasználásával elnevezhetők, mely nevek a későbbi statikai számításban ismét felhasználhatók.
Szükséges és lefektetett vasalás
Az évekkel ezelőtt megszüntetett Reinforecment Generation leporolva újra előkerült, de immáron ebben a szoftverben. A statikai számításból származó szükséges vasmennyiség grafikusan összevethető a Revit vasalás nyújtotta értékekkel akár alaprajzon, akár metszeten.
Statika
Új modul: Composite
Új modul jelent meg az öszvér keresztmetszetek teherbíróképességének ellenőrzéséhez.
- Keresztmetszet besorolása a képlékeny feszültségeloszlás alapján
- Az öszvér keresztmetszet ellenállásának ellenőrzése (nyomaték és függőleges nyírás) a nyírási kihajlás és az M-V kölcsönhatás figyelembevételével
- Az eredmények részletes dokumentálása ábrákkal
Vasúti hidak dinamikus számítása
A vasúti hidak vonatáthaladási dinamikus ellenőrzésének folyamata átdolgozásra került a tengelyalapú szerkezetek (CABD) koncepciójához igazítva.

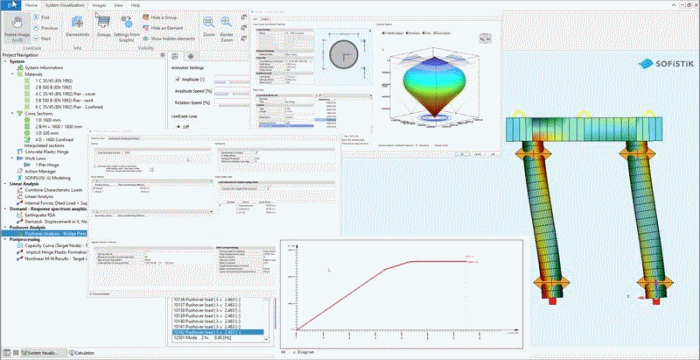

Pushover elemzés a hídpillérekhez
- CALTRANS szerinti idealizálás
- Új SSD művelet készült
- P-Delta hatás a Pushover elemzéshez
