SOFiSTiK Statika 2027 újdonságok
A SOFiSTiK ezen verziójában elsősorban az adatbeviteli eszközök (azon belül Rhino) fejlesztéseivel találkozhatunk.
SOFiPLUS (-X) – AutoCAD környezet
A SOFiPLUS 2027 AutoCAD 2027 környezetben futtatható, vagy OEM változata a SOFiPLUS-X-OEM 2027 egy AutoCAD 2027 munkafelületet biztosít.
A SOFiPLUS / SOFiPLUS-X 2027 képes megnyitni a 2018-os verzió DWG fájljait. A 2027-os verzióba való mentés után a DWG fájlok azonban már nem nyithatók meg újra a régebbi verziókban. A SOFiPLUS / SOFiPLUS-X 2027 csak a 2027-es verzióból képes projekteket
importálni.
 Méretezési elemek
A szerkezeti vonalakból két módon készíthetők méretezési elemek: vagy a megmutatott objektumok különálló méretezési elemek lesznek, vagy a láncolatként megjelölt objektumok egyetlen méretezési elemmé alakulnak.
Szerkezeti elemek
A szerkezeti felületknél a támasz és az ágyazás két külön fülre került. Ezek a beviteli opciók lehetővé teszik egy csoport sorszám megadását a rugók számára.
Míg a rugók jelleggörbe hozzárendelésével akár nemlineárisan is számíthatók, addig az ágyazásnál csak lineáris számítás vehető igénybe.
A felülnézetben készített oszlopoknál az oldalsávban választható az elemek iránya: z-irányban vagy vele ellentétesen készüljön a kihúzás.
Feszítés
Az oldalsáv feszítés lapjának Áttekintés része eltávolításra került, a helyi menü valamennyi opciója a Tendon Manager-be került.
Rhino Interface – Rhino környezet
Rhino Interface 2027 McNeel Rhinoceros 8 környezetben futtatható.
Szűrők készíthetők és kombinálhatók és elnevezett alapbeállításként menthetők, JSON fájlként exportálhatók és importálhatók a projektek közötti megosztáshoz.
Több szerkezeti vonal vagy szerkezeti terület egyetlen elemmé való egyesíthető.
A szerkezeti vonalakon megjeleníthető a keresztmetszet szimbóluma.
Analysis + Design – Revit környezet
Az Analysis + Design 2027 kizárólag Revit 2027 környezetben futtatható.

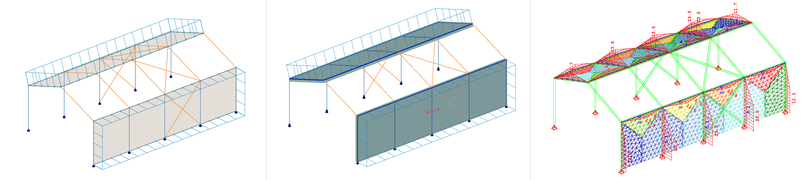

Burkolat (teherelosztó felület)
A Revit 2027-ben megjelent burkolat típusú felületek lehetővé teszik a felületi terhek geometriai elosztását az alatta lévő teherhordó analitikai elemek között anélkül, hogy merevséget adnának a szerkezeti modellhez.
Tipikus alkalmazási terület a homlokzatburkolatok modellezése, amelyek a szélterheléseket a tartógerendákra és oszlopokra továbbítják, miközben szerkezetileg nem vesznek részt a globális elemzésben.
Név átvétele
Az új Tranfer Names parancs segítségével a SOFiSTiK nevek könnyen átvihetők az analitikai elemekről a hozzájuk tartozó fizikai megfelelőikre. Ez javítja az analitikai és a fizikai modellek közötti koordinációt.
Hálózás
Ha a hálógenerálás során figyelmeztetéseket kapunk akkor az érintett analitikai elemhez navigálhatunk. A program megjeleníti és kiemeli a végeselemhálót, hogy a probléma minél könnyebben felismerhető és megoldható legyen.
Statika

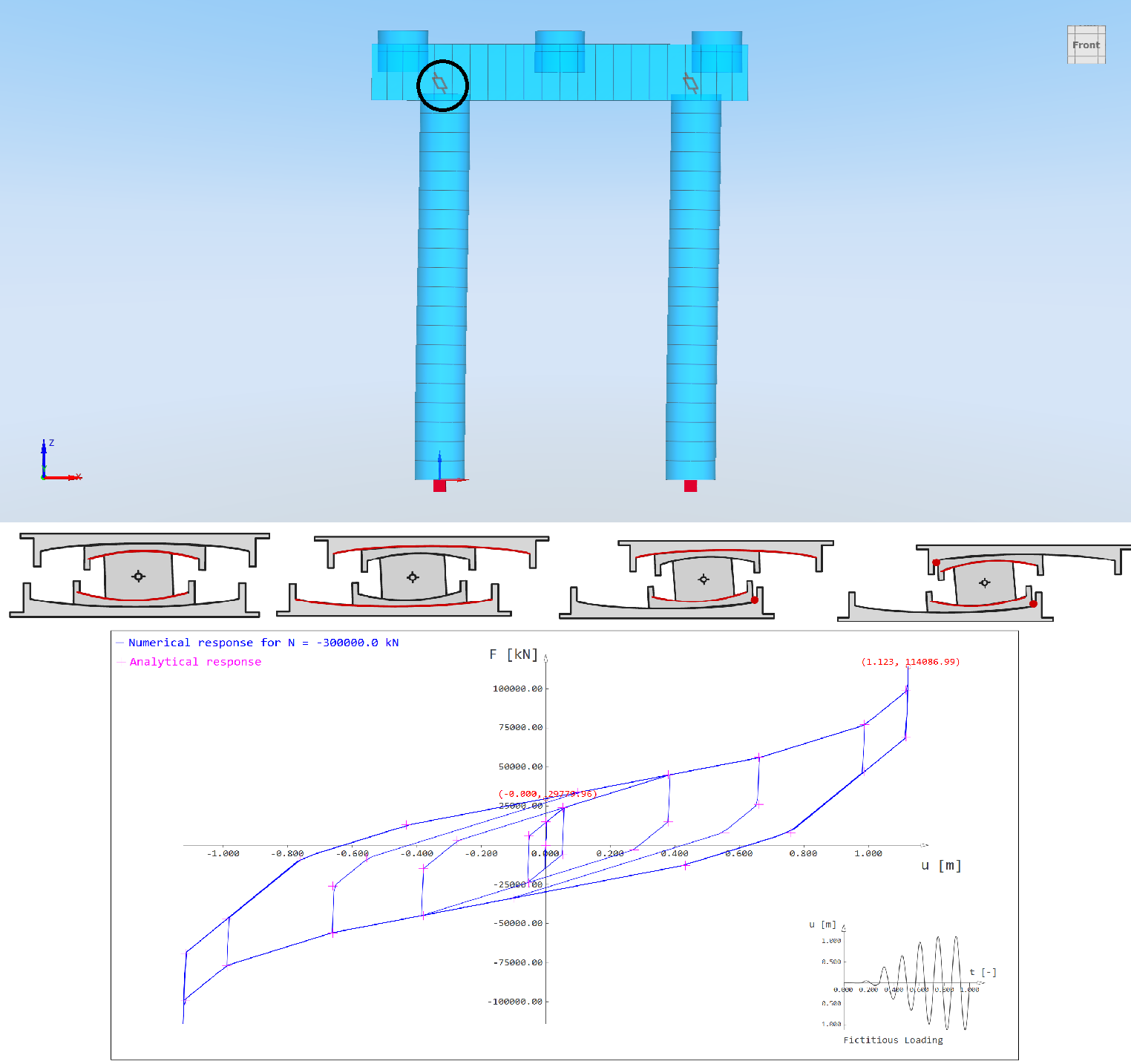

Nonlinear Time History Analysis
Súrlódó ingacsapágy jelent meg egy új kapcsolati elemként.
